ロータリー網戸なんて気の利いた製品もあるんですが、巻き取り式だと網について虫を巻き込んでしまいそうなので、開き戸タイプにしました。
フリーカットの製品で、最適な大きさの網戸を製作。
網戸を取り付ける枠は、最初一体型を考えたけど、強度と設置に不安がありそうだったので組み立て式にしました。

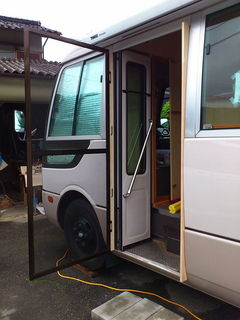

向かって左側の枠には、蝶番で網戸を取り付けています。

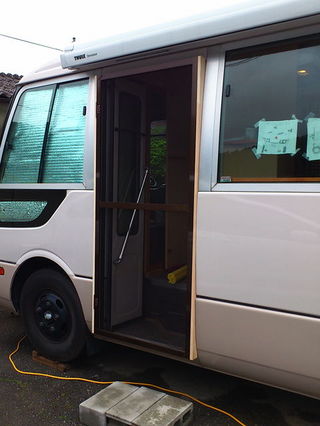

あとは、左右と上の枠を嵌め込んで設置します。
組み立て式だけど、嵌め込むだけなので、設置性はそう悪くないはず。

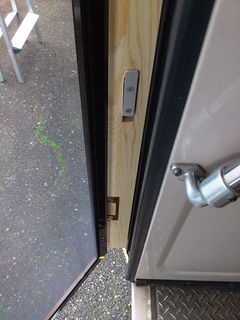

木枠の勘合部。
お得意の（笑）アルミ板と角材によるフックです。
木枠にホゾ穴をあけて勘合するので、意外としっかり固定されます。
寸法もほぼピッタリ決まり、またそつのない仕事をしてしまったと自画自賛しながら、オーニングを出して開閉チェックをしました。

やってしまいました。

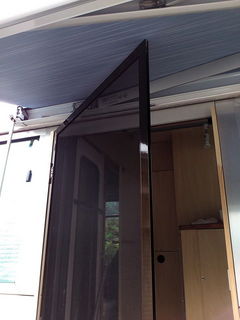

オーニングに干渉してるじゃん！
傾斜しているオーニングを考えてなかった！
結構ガッカリです。
良い仕上がりなのに・・・。
対策は、
１．干渉する部分をカット。
２．オーニングの角度を変える。
３．網戸の取付角度を前下がりに変える。
４．他の開閉方式の網戸に変更する。

１．は部品も無いし、強度も得られない。
２．雨雪の流れが悪くなる。
３．かなり前に傾斜させる必要あり。
４．現行の網戸が無駄になる。虫が入りやすくなる。

なかなか簡単にはいきません。

【追記】

もっとも手っ取り早く出来る２．を試しました。

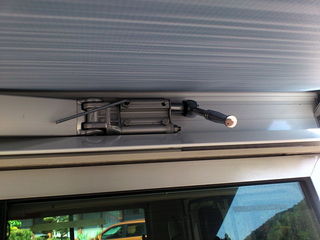

オーニングの張り出し角度を変えるのは簡単で、固定のボルトを緩めて、調節のボルトを締め込むと上に上がります。
ほぼ最上部に調整したところ、なんとか干渉せずに網戸を開くことが出来ました。
オーニングの張り出し角度もまぁ問題のないレベルです。
これで、網戸製作が進みます。
