配線引き回し
水栓回りと平行して、配線の引き回しも進めています。

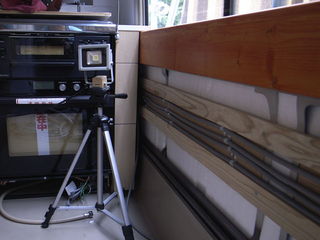

曲げ易さと被覆の強さw優先してCVTケーブルを使っていますが、デメリットもあります。
一つは、撚線（よりせん）が故に、圧着端子を付けないとコンセントなどに接続出来ないことですが、もう一つは、直線に張る時にたるみ易い事でしょうか。

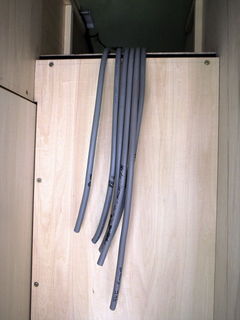

本来は、PF管やダクトに通すべきものでしょうけど、とにかく、ちょっと工夫が要ります。

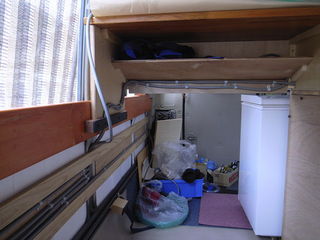

側板の内側は、ビニタイを使った自作配線ダクトでやり過ごすつもりでしたが、熟考の結果、「強度が無いし、へたすりゃワイヤーが食い込んでショートじゃね？｣って我に返って、考え直しました。
ライトなケーブルクリップを見つけたので、これを採用。賢明な判断じゃ無いでしょうか。
ケーブルは少し弛むので、側板の裏にスポンジでも付けて押さえればなんとかなるでしょう。
コンセントは、コンロの脇、カウンター手前、カウンター奥、カウンター中程と、外回り隅に３カ所つけます。
外回りは10Aで、客席用と車外への照明などを兼ねます。

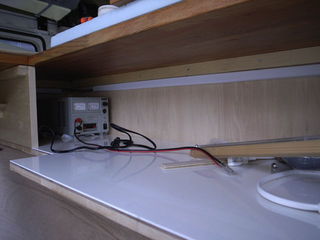

カウンター奥のコンセントにはACDCコンバーターが繋がり、そこからシンク下にあるポンプに12Vの直流を供給します。
同時に、厨房側カウンター下のLEDテープも駆動します。
問題は天井の照明です。
今のところ、配電盤付近にスイッチング電源を備え、そこから12Vを取り出して、各照明機器に繋げる予定ですが、ダウンライトの選定で悩んでいます。
配電盤の取付は、照明が決まってからかな。
