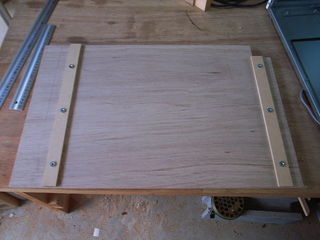

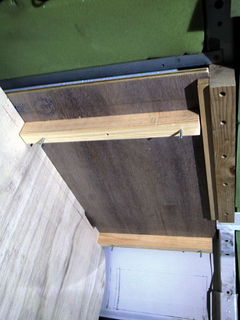

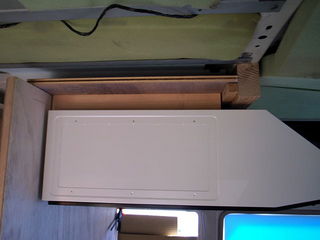

レンジフードファンは、この下駄を履かせた合板に５mmのビスで固定して、その合板の後端を背面の壁板に、前端を天井のフレームに固定したリブに引っ掛けます。
本来なら、後端も天井側に吊るしたかったものの、都合がいい場所にフレームがありませんでした。

しかも前側のリブは、５分の３程。

後側は板の上に乗るので、強度的な問題は少ないですが、前側は重心のかかり方に偏りがあるし、何より天井のリブは、４本のタッピングビスで留まっているだけなので、強度的にはかなり不安です。
板とレンジフードファンの重さは12kgほどなので、リブを留めているタッピングビスのうち、もっとも荷重がかかっているものは、３〜４kg程来てるんじゃないかな。
これに上下左右のGが加わると・・・こりゃ全然足りないですね。（汗）
何かガッツリ固定出来るような工夫が要りますね。

実は、保持板は２枚目です。

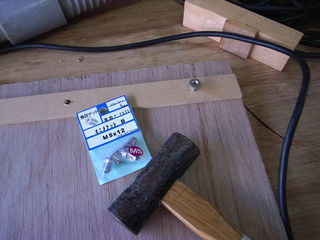

はじめに作ったモデルは鬼目ナットを埋め込んで、レンジフード側からビスで固定する方式でした。
つつがなく出来上がったものの、鬼目ナットの強度が足りなさそうだったのと、天井への固定がやりづらかったので、作り直しました。
試行錯誤の連続です。
