2013年08月01日
エアーシリンダーボックス完成

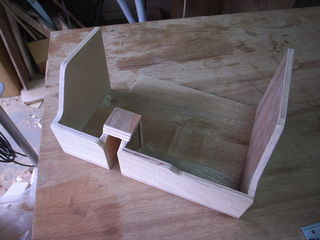

自動ドアのエアーシリンダーを覆う箱が出来ました。
板材は、そこらへんに転がっていた11mmのラワン合板。
強度は必要ないので木工ボンドによる接着です。
床に凹凸があったり、助手席のフレームが食い込んでいたり、
採寸はちょっと面倒だけど、小物だし、水平垂直も関係ないので気楽に出来ました。
スリットになっているところを椅子のフレームが通ります。
こんな具合に収まります。
当初、フレームの巾ギリギリのスリットにしていましたが、フレームを固定するボルトを締めるためのレンチが入らない事がわかり、メガネレンチでギリギリ回せる巾に変更しました。
一応、椅子を借り置きして、ボルトを締められそうなことを確認しています。
シリンダーが最大に動いた時の箱とのクリアランスは１ミリ！
すべてがギリです。（笑）
CG見たいにぴったりと収まりました。（笑）
ウレタン塗装の後、接合箇所に適当なパッキン等をあてがって固定します。
固定方法は、メンテナンスしやすいように金属の蓋止めなどを検討中。
