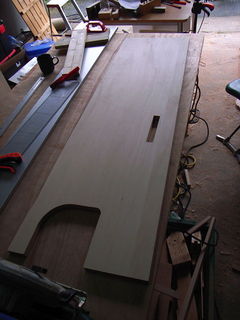

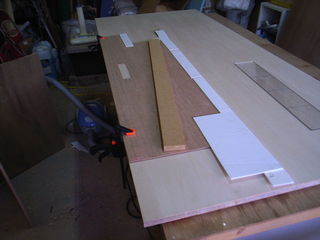

型を取れたらそれを元にして線を引きます。
大きな曲線は複数の直線になりますが、カンナやヤスリで均して行くので問題無しです。

使った道具は、
・丸鋸
・丸鋸平行定規
・手鋸
・ドリル
・ジグソー
・ヤスリ

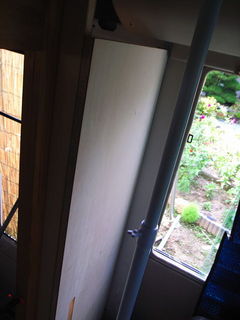

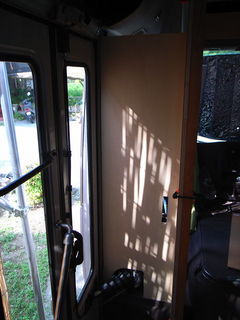

仮合わせ。
型を取ってやると、ほぼ間違いなく合います。

パッキンが不要なくらいにぴったり合います。

エアーシリンダーとのクリアランスもバッチリ。

開閉による可動範囲も織り込み済み。

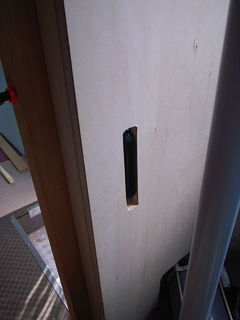

ドア全開時に内側の把手がぶつかるので穴を開けています。
この穴は若干ずれていたけど想定内です。

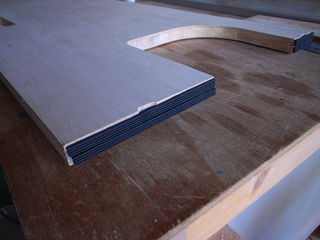

大きなパネルの取り付けでは、走行時の車体のたわみなどで、パネルと車体の間できしみ音が出る事が予想されるので、間にクッション材を挟みます。
特に隔壁の場合は、遮音のために密閉性を高める意味あります。

4mmの戸当りテープを準備していましたが、精度が出る面は1.3mmの両面テープでも検討中。
